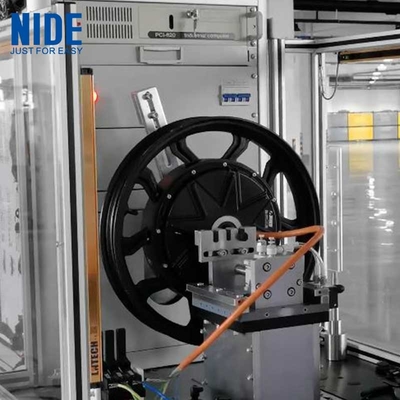

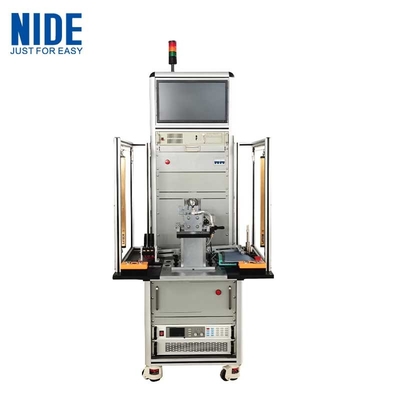

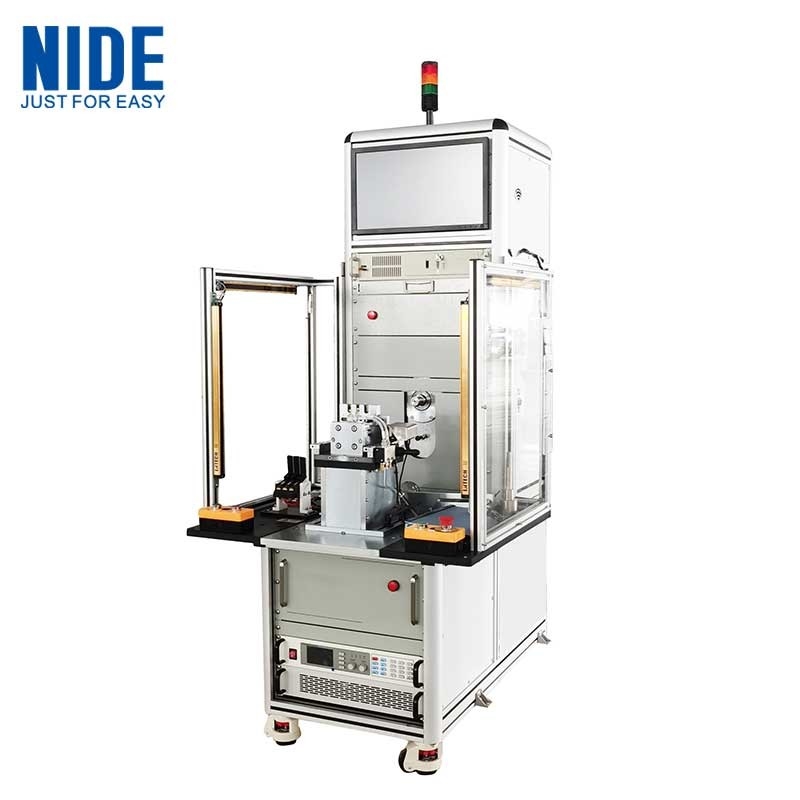

ماشین آزمایشی اتوماتیک BLDC چرخ هاب موتور

I. ماشین آزمایش بدون بار موتور

ویژگی های تست:

1آزمایش قدرت دی الکتریک (Hi-pot)

1.1 محدوده تنظیم ولتاژ خروجی/دقیقیت:AC200 ≈ 3000V ± 2%*قیمت تنظیم + 10V

1.2 محدوده اندازه گیری جریان قطع/دقیقت:0.10~20.00mA ±2%*ارزش نمایش +0.05mA

1.3 محدوده ی بالاترین آژیر فعلی که از قبل تنظیم شده:0.10~20.00mA؛ حد پایین:0.00 ¥ 20.00 mA

1.4 محدوده زمان آزمایش/ وضوح:0.5999.9s 0.1s/قدم

1.5 تشخیص قوس: سطح 1 ~ 9 ((9حساسیت بالاست)

2آزمون مقاومت عایق

2.1 محدوده تنظیم ولتاژ خروجی / دقت: DC500V/1000V ± 2%*قیمت تنظیم + 10V

2.2 محدوده اندازه گیری مقاومت عایق: 500MΩ ± 3٪ * ارزش نمایش + 0.5MΩ

2.3 محدوده تنظیم آلارم مقاومت عایق: حد بالا: 0 ¥ 500MΩ؛ حد پایین: 1 ¥ 500MΩ

2.4 محدوده زمان آزمایش/ وضوح: 0.5999.9s 0.1s/step

3تست تشعشع:

3.1 محدوده تنظیم ولتاژ خروجی: 500 ~ 3000V ± 3%*ارزش نمایش + 8V

3.2 پروژه مقایسه شکل موج: تفاوت ناحیه، ناحیه متفاوت، تاج، موقعیت فاز

4آزمون مقاومت پایین DC:

4.1 محدوده اندازه گیری / دقت:0.01Ω20KΩ ±0.3%*ارزش صفحه نمایش +3 رقمی، تعویض دمای می تواند تنظیم شود

4.2 محدوده زمان آزمایش/ وضوح:0.3 ¢300s 1s/قدم

II. دستگاه آزمایش بار موتور:

سیستم تست

1پارامتر تست:

RPM، torque، قدرت خروجی، ولتاژ، جریان، قدرت ورودی، ولتاژ خازن، فاکتور قدرت، فرکانس، بهره وری، دمای اتاق و چرخش.

2اندازه گیری خروجی:

2.1 اندازه گیری RPM:

0.01 دور در دقیقه ~999.99 دور در دقیقه1000.1rpm~9999.9rpm، 10000rpm~40000rpm دقت بهتر از ± 0.1% F.S.

2.2 اندازه گیری تورک:

10mNm~200mNm، دقت: 0.5%F.S.

300mNm ~ 500Nm، دقت بهتر از ± 0.2% F.S.

2.3 اندازه گیری قدرت خروجی:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W، دقت بهتر از ± 0.2% F.S.

2.4 اندازه گیری چرخش: CW، CCW، STALL

3- وظيفه اصلي:

3.1 آزمایش عملکرد: آزمایش دستی / اتوماتیک / نقطه ثابت. آزمایش RPM، تورک، قدرت خروجی، ولتاژ، جریان، قدرت ورودی، ولتاژ خازن، عامل قدرت، فرکانس، بهره وری،دمای اتاق و چرخش;

3.2 آزمایش قبل از تحویل: یک مورد از گشتاور، RPM، جریان، قدرت خروجی را تنظیم کنید، سایر موارد را مقایسه کنید، OK / NG را قضاوت کنید.

3.3 آزمایش زمان عمر: مجهز به 15 مرحله بارگذاری و ثابت کردن ارزش و زمان آزمایش.

4پیکربندی IPC:

4.1 مورد: حافظه 4GB؛ دیسک سخت: 120GB

4.2 مانيتور: 19 اينچ

5عملیات اساسی

سیم کشی خارجی؛

موتور را روی لامپ بارگذاری کنید، موقعیت موتور را تنظیم کنید تا می توانید گره موتور را به گره دینامومتر متصل کنید.

کابل برق موتور را به خروجی منبع برق DC با جعبه اتصال سیم متصل کنید.

صفحات تست (فقط برای مرجع)

خط مونتاژ موتور چرخ هاب. ویدیوی ساخت موتور دوچرخه برقی اسکوتر.

Nide ميتونه کمک کنهخط مونتاژ موتورهای مختلف اتوماتیک، مناسب برای مونتاژ موتورهای مختلف نوع، مونتاژ موتورهای BLDC، مونتاژ موتورهای الکتریکی جهانی و موتورهای DC،ميتونه روتور رو به طور خودکار جمع کنهاین برای موتور ماشین لباسشویی، موتور فن، موتور BLDC، موتور DD، موتور دوچرخه های الکتریکی، موتور خودروهای الکتریکی، موتور هاب،موتور ماشین لباسشویی DD BLDC، موتور کمپرسور، موتور جاروبرقی، موتور ابزار برق، موتور پاک کننده، موتور مخلوط کننده، موتور پمپ RO، موتور NEMA، موتور DC، و غیرهبرنامه نویسی دوستانه و انعطاف پذیری ابزار.

با خدمات خوب، فلسفه منحصر به فرد، تیم حرفه ای و کیفیت قابل اعتماد، ما اعتماد مشتریان در سراسر جهان را به تدریج به دست می آوریم.ما به طور مستقیم و غیرمستقیم محصولات خود را به بیش از 50 کشور عرضه می کنیماز بین مشتریان، بسیاری از آنها شرکت های مشهور جهانی هستند.
