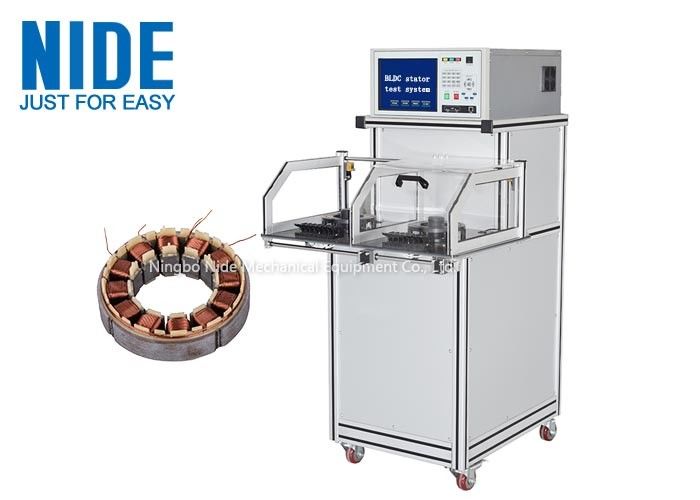

تجهیزات آزمایش موتور الکتریکی BLDC دستگاه آزمایش استاتور الکترونیکی برای موتور تهویه مطبوع
I. تجزیه و تحلیل نیاز
موضوع آزمایش: استاتور موتور BLDC برای تهویه مطبوع
ماده آزمایش و مشخصات
1ایستگاه تست: ایستگاه دوگانه (دوگانه)
2حالت قفل: چهار قفل آزمایش، اتصال سنج
3ماده های آزمایش:
AC Hipot: پیچ و تاب به هسته آهن
مقاومت عایق بندی: پیچ و تاب به هسته آهن
افزایش: از پیچ و تاب به پیچ و تاب
مقاومت پیچ: از پیچ و تاب به پیچ و تاب
استحکام: از پیچ و تاب به پیچ و تاب
جهت چرخش: CW، CCW و هنوز؛
ویژگی های سیستم:
1.سیستم هوشمند: این سیستم می تواند از طریق پورت شبکه به اترنت متصل شود و ارتباطات داده و به اشتراک گذاری منابع را برای پاسخگویی به الزامات اینترنت چیزها به دست آورد.
2.طراحی ماژولار: یک ماژول جداگانه می تواند آزمایش سریالی یا موازی، آزمایش یک ایستگاه یا چندین ایستگاه را انجام دهد.
3.عملکرد بالا: در دسترس برای آزمایش Hipot، مقاومت عایق بندی، افزایش، مقاومت پیچ و تاب، جلب و چرخش.
4.سازگاری قوی: پشتیبانی از پیچ و خم تست با بیش از 10uH، و عملکرد بازخورد ولتاژ افزایش فشار باعث می شود آزمایش دقیق تر شود.
5.نگه داشتنش آسونه: پشتیبانی از خود تشخیص، کنترل از راه دور و نرم افزار به روزرسانی آنلاین. طراحی ماژولار باعث می شود کارت هیئت مدیره را به راحتی تغییر دهد.
6.کارایی بالا: تمام اقلام آزمایش می توانند در یک توقف با یک اتصال سیم مورد آزمایش قرار گیرند. برای آزمایش موتور تک فاز بی هم زمان با یک سرعت کمتر از 5 ثانیه طول می کشد.
7.کار کردنش آسونه: نرم افزار آزمون حرفه ای، رابط کاربری انسانی، مستند کمک داخلی، استاندارد مجهز به صفحه لمسی و صفحه کلید عددی
8.رابط های چندگانه: آن را با رابط USB، LAN، RS232، RS485 و می توانید.
9.زبان: استاندارد مجهز به زبان چینی، چندین زبان در دسترس است.
IV. پارامترهای فنی
1.AC Hipot: ولتاژ AC بالا از ورق فولاد سیلیکون به هسته آهن اعمال شده و جریان حلقه آزمایش را آزمایش کنید.
| محدوده تنظیم ولتاژ خروجی/ دقت: |
AC 200~3000V±(2%×قیمت تنظیم +10V) |
| محدوده و دقت آزمایش جریان شکسته: |
0.10~20.00mA±(2%×ارزش نمایش +0.05mA) |
| محدوده هشدار پیش تنظیم جریان خرابی: |
مکس:0.10~20.00mA؛ دقیقه:0.00 ~ 20.00mA |
| محدوده زمان آزمایش/ وضوح: |
0.5~999.9s 0.1s/قدم |
| تشخیص قوس: |
1 ~ 9 (9 حساس ترین سطح است) |
2.مقاومت عایق بندی: ولتاژ بالا DC را بین پیچ و هسته آهن اعمال کنید و مقاومت عایق حلقه آزمایش را بررسی کنید.
| محدوده تنظیم ولتاژ خروجی: |
DC 500V/1000V± ((۲٪×ارزش تنظیم + ۱۰V) |
| محدوده و دقت آزمایش مقاومت عایق بندی: |
1~500MΩ≤100MΩ:±(3%×ارزش نمایش +0.5MΩ) ؛ >100MΩ:±(5%×ارزش نمایش +5MΩ) |
| محدوده تنظیم آلارم مقاومت عایق: |
حداکثر:0~500MΩ؛ دقیقه:1~500MΩ |
| محدوده زمان آزمایش/ وضوح: |
0.5~999.9s 0.1s/قدم |
3.افزایش: ولتاژ فشار بالا را به پیچ و خم اعمال کنید و نمودار نوسان را با نمودار ذخیره شده مقایسه کنید.
| محدوده تنظیم ولتاژ خروجی: |
500~3000V± ((3%×قیمت نمایش +8V) |
| فرکانس نمونه گیری: |
100 مگاهرتز |
| مقايسه نمودار افزايش: |
منطقه، تفاوت منطقه، تاج، فاز. سه نمودار افزایش در رابط تست نشان داده خواهد شد |
4.مقاومت پیچ و تاب DC: روش اندازه گیری مقاومت چهار سیم. جریان ثابت را به پیچ ها اعمال کنید و دمای و مقاومت پیچ را تحت محیط جریان آزمایش کنید.مقاومت به طور خودکار به مقدار زیر دمای تعیین شده تبدیل می شود ((معمولا 20°C یا 25°C).
| محدوده اندازه گیری و دقت: |
10.0mΩ~20KΩ±(0.3%×ارزش نمایش + 3 کلمه) تعویض دمای می تواند تنظیم شود |
| محدوده زمان آزمایش/ وضوح: |
0.5~999s 0.1s/قدم |
| جبران دمای: |
آره |
| سنجه دمایی/ محدوده اندازه گیری: |
DS18b20 -10.0°C~+50.0°C |
| دقت: |
±0.5°C ((مجموعه:-10°C~+50°C) |
5.استحکام: سیگنال سطح الکتریکی را با فرکانس از پیش تنظیم شده به پیچ ها اعمال کنید و حثیت پیچ ها را آزمایش کنید.
| فرکانس آزمایش: |
100 هرتز120 هرتز1 کلو هرتز10 کلو هرتز |
| سطح برق: |
0.3V.6V1V |
| محدوده آزمایش: |
1μH ~ 2H |
| دقت: |
0.5 درصد |
6.جهت چرخش: چرخش با نظارت بر تغییر میدان مغناطیسی آزمایش می شود
V. نمایش فیلم
روش های آزمایش:
1.ترتیب آزمایش و محدوده پارامترها را در مورد پارامترهای استاتور تنظیم کنید و یک مدل جدید برای این نوع استاتور ایجاد کنید (مدل یک نوع استاتور فقط برای اولین بار باید ایجاد شود)
2استاتور مورد آزمایش را روی یک ایستگاه مشخص قرار دهید و آن را کلیمپ کنید.
3. پوشش کششی برای شروع آزمایش و چراغ نشان دهنده "در حال آزمایش" روشن می شود.
4. همه اقلام آزمایش خواهند شد. اپراتور اجازه ندارد استاتور را در طول آزمایش لمس کند.
5. گذر یا شکست سیگنال پس از اتمام تمام آیتم های تست فعال خواهد شد.
6استاتور آزمایش شده را بیرون بکشید و از مرحله 2 به آزمایش بعدی ادامه دهید.
VII. معرفی عملکرد نرم افزار
1. تمام اقلام را می توان برای تست یا غیرفعال انتخاب کرد.
2. مدل موتور می تونه تا 1000 نصب بشه
3حداکثر و حداقل ارزش آزمایش هر نوع موتور را می توان وارد و ذخیره کرد. مقاومت و جلب کننده دارای عملکرد تنظیم و نمایش درجه عدم تعادل است.
4دو گزینه در صورت عدم موفقیت در نتیجه آزمایش وجود دارد: ادامه به آزمایش و متوقف کردن آزمایش اگر آزمایش مقاومت پیچیدگی شکست خورد ، آزمایش پس از آزمایش سه پیچیدگی می تواند متوقف شود..
5داده های آزمایش در پایگاه داده ذخیره می شوند و می توانند از طریق پورت USB صادر شوند.
