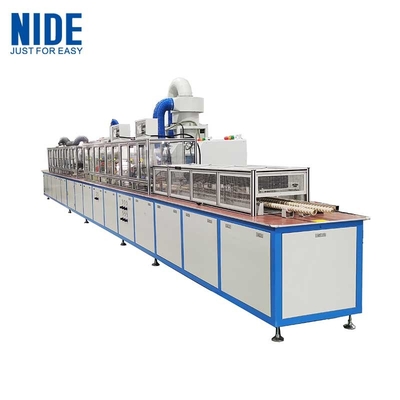

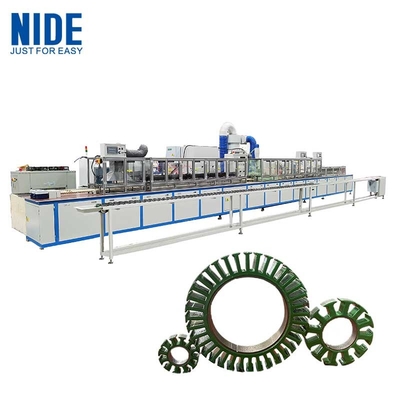

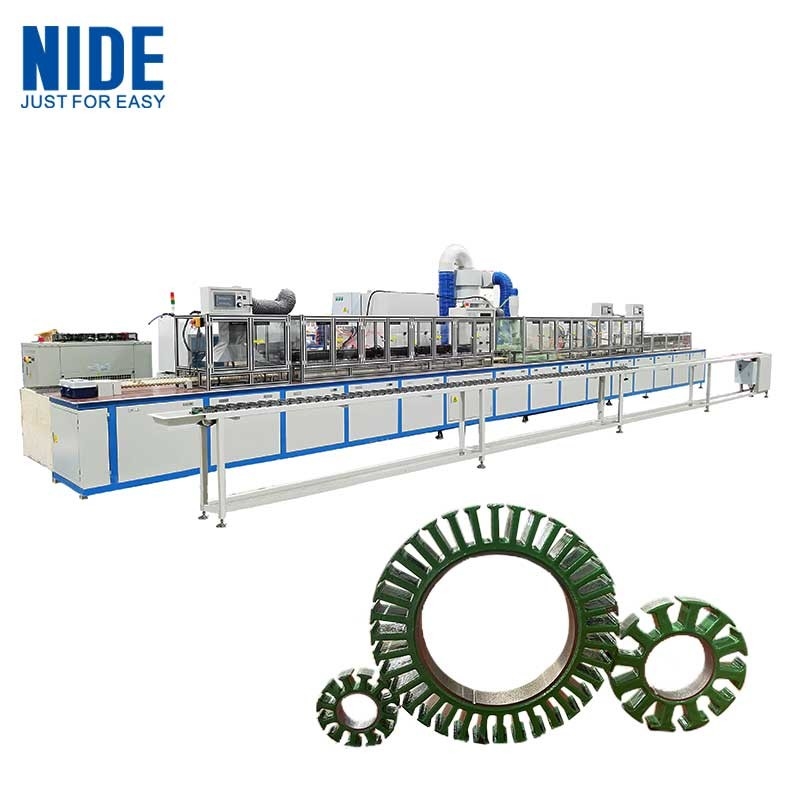

خط اتوماتیک پوشش عایق پودر الکترواستاتیک برای هسته استاتور موتور بدون برس

1درخواست

دستگاه پوشش پودری به طور خاص برای پوشش روتور موتور میکرو و قدرت عایق قطب استاتور موتور بدون برس استفاده می شود.آن را جایگزین فناوری ورق عایق سنتی قرار دادن و بهبود بهره وری تولیداین تعادل، مقاومت ولتاژ و سایر خواص الکتریکی موتور را بهبود می بخشد و همچنین پیچیدگی پیچش armature را تسهیل می کند.

2اصول کار:

فرآیند پوشش بستر مایع شده الکترواستاتیک پذیرفته می شود و گرمایش فرکانس بالا به سرعت خشک می شود.به طوری که پودر رزین اپوکسی به دلیل گرما ذوب و صاف می شود و به سطح استاتور و روتور چسبیده و پوشش عایق بندی با کیفیت بالا را تشکیل می دهد، که جایگزین کاغذ عایق سنتی می شود.

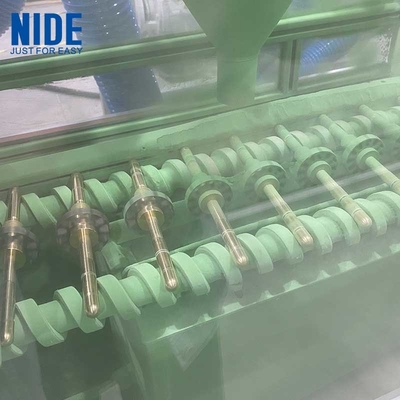

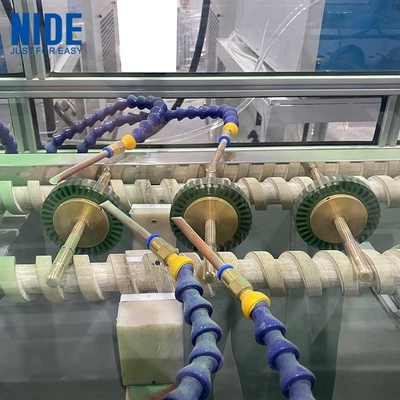

استاتور و روتور توسط یک پیچ به بستر مایع می شوند. پودر در بستر مایع توسط هوا فشرده مایع می شود و در یک حالت دود مانند شناور می شود.و سپس به طور مساوی بر روی آرماتور تحت اثر برق ایستاتیک ولتاژ بالا پوشش داده می شودسپس پودری که نیازی به پوشش بر روی آرماتور ندارد، با انفجار، خراش و روش های دیگر حذف می شود. گرم کردن با فرکانس بالا، پوشش را ذوب می کند و جامد می کند.به گونه ای که سوراخ آرماتور دارای یک لایه عایق یکسانی باشد.

3مشخصات فنی:

3.1. کارایی بالا و شدت کار کم

3.2. لایه عایق یکنواخت است و ضخامت پوشش می تواند با توجه به نیازهای مشتری تنظیم شود.

4پارامترهای فنی:

ابعاد (L × W × H): 12300 × 810 × 1470mm

ولتاژ: سه فاز 380V، 60HZ

کل قدرت: 90KW

سرعت انتقال روتور: 0.1 ‰ 1 M/min

ضخامت پوشش: 0.15 ∼ 0.5mm (بر اساس مشخصات پودر)

میزان بازیابی پودر: 98٪

حجم هوای گردش پودر: 2500M3/h

5شرح ساختاری:

دستگاه شامل دستگاه پیش گرم و خنک کننده، دستگاه انتقال، پوشش بستر مایع، دستگاه تمیز کردن پودر، دستگاه بازیابی پودر، سیستم گرمایش فرکانس بالا، سیستم خنک کننده،قاب و پوشش محافظ.

6کنترل ضخامت پوشش

6.1تحت همان ولتاژ بالا الکتروستاتیک، کاهش سرعت پیچ و افزایش فشار هوا تغذیه پودر می تواند ضخامت پوشش را افزایش دهد.

6.2در یک سرعت پیچ خاص، افزایش فشار بالا الکتروستاتیک و فشار هوا می تواند ضخامت پوشش را به طور مناسب افزایش دهد.اما اگر فشار بالا الکترواستاتیک بیش از حد بزرگ است، بر سطح پوشش تاثیر میذاره.

6.3. فشار هوا تغذیه پودر نباید بیش از حد بزرگ باشد، در غیر این صورت پودر بیش از حد خواهد شد.

7کنترل دمای گرمایش

7.1 قدرت خروجی فرکانس بالا را با توجه به اندازه آرمیچر و الزامات گرم کردن پودر تنظیم کنید.

7.2 پس از تنظیم، لطفاً داده ها را ثبت کنید و پارامترها را به صورت مطلوب تغییر ندهید.
