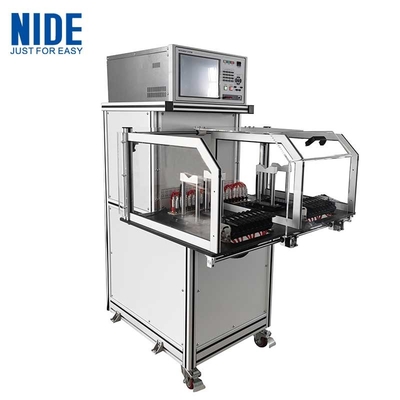

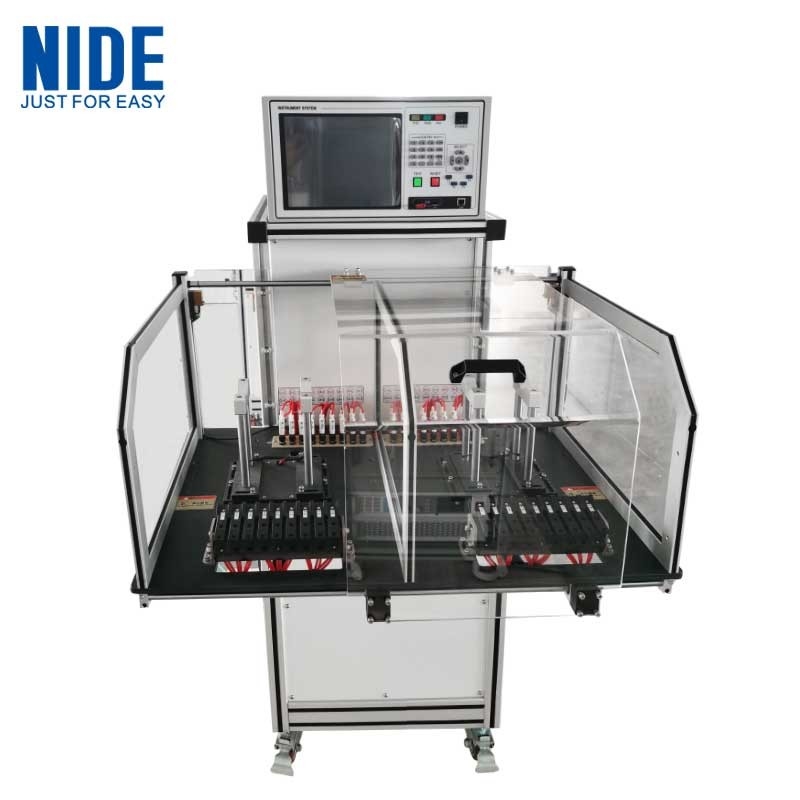

ماشین تست استاتور اتوماتیک BLDC چرخ موتور

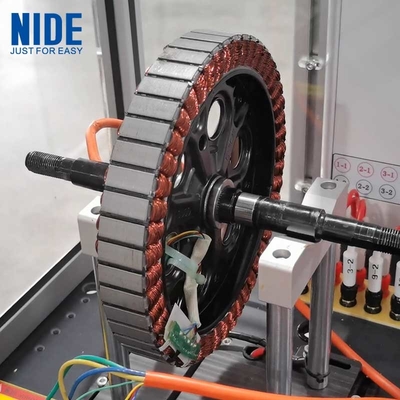

ماشین تست استاتور BLDC Wheel Hub Motor بعد از فشرده سازی گره است.

1مشخصات:

استانداردهاي تست موتور، به صورت دستي وارد شده است.آیتم های آزمایش شکست خورد، داده های آیتم NG را نشان می دهد و دارای زنگ صدا و نور است.

سرعت تست سیستم: چرخه تست استاتور موتور تک سرعت نباید بیش از 6 ثانیه باشد.

نمایشگر یک صفحه نمایش LCD 10.4 اینچی است.

ثبت خودکار داده های آزمایش، نتایج آماری آزمایش، خلاصه تاریخ،ماه،سال گزارش آماری، و می تواند نتایج آماری را ذخیره کند.شماره مدل و آیتم های آزمایش را می توان به صورت خودسر انتخاب کرد، داده ها می توانند پس از تغییر مدل ذخیره شوند (هیچ نیازی به موج موج نمونه گیری نیست).

تجهیزات باید اقدامات حفاظت از ایمنی را داشته باشند تا از سوء استفاده اپراتور یا خرابی تجهیزات ناشی از حوادث شخصی یا تجهیزات جلوگیری شود.

بخش ولتاژ بالا از مدار از قسمت ولتاژ پایین جدا می شود تا اطمینان حاصل شود که اثر عایق بندی، افزایش،هیپوپ و سایر اجزای آزمایش ولتاژ بالا با استفاده از کابل برق محافظ ولتاژ بالازمين بايد در تماس باشه

2تست تشعشع:

ولتاژ ضربه یک دامنه خاص و شکل موج را در هر دو انتهای پیچ و خم اعمال می کند؛ تفاوت بین شکل موج نوسان و شکل موج استاندارد را مقایسه می کند.

محدوده تنظیم ولتاژ خروجی: 500 ~ 3000V ± ((3٪ × ارزش نمایش + 8V)

فرکانس نمونه گیری: 100MHZ

پروژه مقایسه شکل موج: : ناحیه، تفاوت ناحیه، طلایی، فاز؛ رابط تست نشان می دهد 3 موج افزایش

3آزمون قدرت دی الکتریک (Hi-pot):

استفاده از ولتاژ فریکونسی برق بالا برای یک زمان مشخص بین تمام پیچ و پوسته؛ تشخیص جریان نشت مدار، ولتاژ خروجی کنترل شده توسط برنامه داخلی؛به طور خودکار ولتاژ خروجی را تنظیم می کندکه تحت تاثیر نوسانات ولتاژ ورودی نیست.

محدوده تنظیم ولتاژ خروجی / دقت:200 ~ 3000VAC50Hz1 ~ 60s± ((% ارزش تنظیم + 10V)

محدوده اندازه گیری جریان قطع/دقیقیت:0.1~20mA±2٪

محدوده اخطار فعلی: حد بالا:0.10~20.00mA، حد پایین:0.005.00mA

رزولوشن فعلی: ± ((۲٪ × ارزش نمایش + ۰.۰۵mA) ۰.۰۱mA

محدوده زمان آزمایش/ وضوح:0.5999s 0.1s/قدم

تشخیص قوس: سطح1 ~ 9 ((9 بالاترین حساسیت است)

4آزمون مقاومت عایق

ولتاژ DC بالا را برای مدت معینی بین تمام پیچ ها و پوسته اعمال می کند تا مقاومت حلقه را تشخیص دهد.

محدوده تنظیم ولتاژ خروجی / دقت:DC500V/1000V± ((%settingvalue+10V)

محدوده اندازه گیری مقاومت عایق: 500MΩ≤100MΩ: ± ((۳٪ × ارزش نمایش + ۰.۵MΩ) ؛> ۱۰۰MΩ: ± ((۵٪ × ارزش نمایش + ۵MΩ)

محدوده تنظیم آلارم مقاومت عایق:حد بالا:0 ¥ 500MΩ؛حد پایین: 100MΩ

زمان سنج آزمون: 0.599s 0.1s/قدم

5آزمون مقاومت پایین DC:

استفاده از DC در هر دو انتهای پیچ و تاب؛ اندازه گیری دمای و مقاومت پیچ و تاب، و تبدیل به مقاومت در زیر دمای مشخص شده؛ نمایش عدم تعادل

، محدوده را می توان تنظیم کرد.

محدوده اندازه گیری: 10.0 mΩ ~ 2000Ω ± (0.3٪ × ارزش نمایش + 3 کلمه) تعویض درجه حرارت می تواند تنظیم شود.

محدوده زمان آزمایش / وضوح: 0.5 ~ 999s 0.1s / قدم

رزولوشن: 0.001Ω

درجه حرارت: DS18b20-10.0°C~+50.0°C

جهت چرخش: CW CCW بدون چرخش

دقت: ±0.5°C ((مجموعه:-10°C~+50°C)
