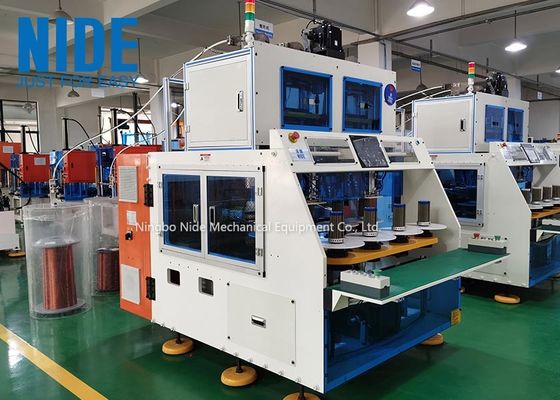

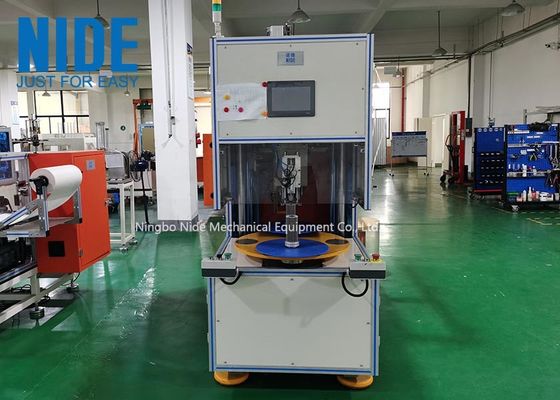

ماشین سیم پیچ استاتور موتور القایی 8 ایستگاه سفارشی

موتور القایی اتوماتیک کویل سیم پیچ ماشین استاتور سفارشی شده است

را دستگاه سیم پیچوسیله ای است که یک جسم سیم مانند را روی یک قطعه کار خاص می پیچد و معمولاً برای سیم پیچی سیم مسی استفاده می شود.بیشتر محصولات الکتریکی برای پیچاندن سیم‌پیچ‌های القایی به سیم‌های مسی لعاب‌دار (که به آن سیم مینای دندان گفته می‌شود) نیاز دارند که می‌تواند توسط یک ماشین سیم‌پیچ یا چندین فرآیند تکمیل شود.

دستگاه سیم پیچ استاتوریک ماشین بسیار مهم در ساخت موتورهای اتوماتیک است.گروه NIDE می تواند ماشین های مختلف تولید موتور را تامین کند، انواع مختلفی از راه حل های تولید موتور را ارائه دهد.دستگاه های سیم پیچ استاتور موتور القایی عمدتاً شامل دستگاه سیم پیچ دو سر، دستگاه سیم پیچ 12 ایستگاهی شش سر و دستگاه سیم پیچ هشت ایستگاهی چهار سر است.

اینها دستگاه سیم پیچ استاتورs عمدتا از یک قسمت سیم پیچ، یک قسمت دستکاری، یک قسمت غرق فیلم و یک قسمت صفحه گردان تشکیل شده است.

1) قسمت سیم پیچ: عملکرد اصلی این است که سیم را به جلو یا عقب بر روی فنجان سیم بپیچید.

2) بخش دستکاری: وظیفه اصلی هدایت رزوه در طول فرآیند سیم پیچی و بستن یا تراش نخ پس از اتمام سیم پیچ است.

3) قسمت فرورفتگی فیلم: عملکرد اصلی این است که قالب را به طور لحظه ای به بالا و پایین در طول فرآیند سیم پیچی حرکت دهید تا یک اثر سیم پیچی چند لایه ایجاد شود.

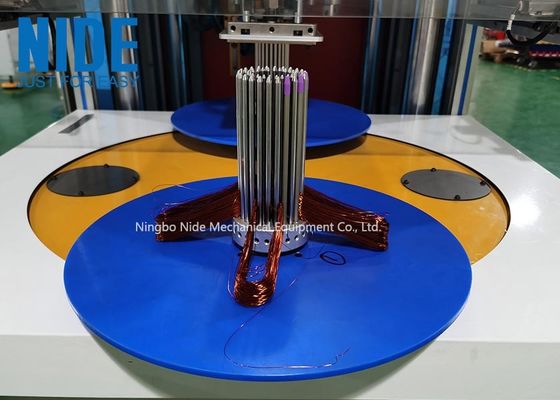

4) قسمت گردان: عملکرد اصلی چرخاندن فنجان سیم پس از پایان یک چرخه سیم پیچ با توجه به مقدار شاخص تنظیم شده و کنترل چرخش صفحه گردان هنگام شروع سیم پیچ است.

فرآیند ماشین سیم پیچ استاتور

1. میز گردان می چرخد، محور حجامت می چرخد ​​و دستکاری کننده به موقعیت سیم پیچی می رسد.

2. بخشی از فیلم غرق می شود، سیم پیچی شروع می شود و دستگاه موقعیت پرداخت را دریافت می کند.

3. دستکاری کننده در موقعیت گیره یا برش منتظر می ماند.

4. در پایان سیم پیچ، محور فرو رفتن به موقعیت غرق نهایی می رسد.

5. دستگاه از دست برای اتمام عمل بستن نخ یا عمل پیرایش نخ استفاده می کند.

6. محور فرورفتگی فیلم به قسمتی از موقعیت فرورفتگی فیلم برمی گردد و محور حجامت با دانستن آخرین نمایه سازی به نمایه سازی بعدی می چرخد.

پارامتر فنی

فیلم دستگاه سیم پیچ استاتور
