محل منبع: | چین |
نام تجاری: | NIDE |
گواهی: | CCC |
شماره مدل: | ND-ZZX-5R |
مقدار حداقل تعداد سفارش: | 1 مجموعه |
---|---|
قیمت: | USD(0~150000) per set |
جزئیات بسته بندی: | کیف چوبی مناسب برای حمل و نقل دریایی |
زمان تحویل: | 120 روز |
شرایط پرداخت: | L/C، T/T |
قابلیت ارائه: | 12 خط |
نام: | خط تولید آرماتور | استفاده برای: | تولید روتور آرمیچر موتور |
---|---|---|---|
رنگ: | RAL9010 یا طبق نیاز مشتری | تایپ کنید: | تمام اتوماتیک |
برجسته: | خط تولید موتور الکتریکی,خط مونتاژ موتور الکتریکی |

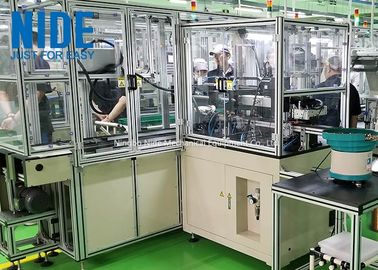

خط مونتاژ روتور آرمیچر موتور کاملاً خودکار سفارشی
I. معرفی خط تولید روتور آرمیچر:
این خط مونتاژ تولید خودکار برای تولید روتورهای موتور (کموتاتورها می توانند قلاب یا شیار باشند) استفاده می شود.
خط تولید آرمیچر موتور اتوماتیک توسط خط تسمه نقاله منتقل می شود و ماشین های جلو و عقب را می توان طبق یک پروتکل ارتباطی از پیش تعیین شده برای تحقق تولید خودکار هوشمند و انتقال قطعه کار، بارگیری و تخلیه، تشخیص و انتقال فرآیند تولید متصل کرد. را می توان بدون دخالت دست تکمیل کرد.
خط مونتاژ تولید روتور موتور شامل میز عامل اصلی (شامل درگاه های تغذیه بالا و پایین)، دستگاه پرس شفت روتور، دستگاه پرس کموتاتور روتور، درج کاغذ عایق روتور اتوماتیک، دستگاه سیم پیچ روتور آرماتور دوبل فلایر، و جوشکار نقطه ای کموتاتور روتور کاملا اتوماتیک، دستگاه درج گوه اسلات روتور اتوماتیک، دستگاه تراش کموتاتور روتور آرمیچر، دستگاه برش روتور آرمیچر، دستگاه تست یکپارچه روتور کاملاً اتوماتیک.
این ماشین ها یک خط تولید روتور اتوماتیک را از طریق نوار نقاله تشکیل می دهند.
قطعه کار از روی کنسول در خط تولید قرار می گیرد.
کل خط تولید طبق فرآیند مربوطه، فرآیند مربوطه را تکمیل خواهد کرد.
در نهایت، برای حذف قطعه کار تکمیل شده، به درگاه پایینآوری بازیافت میشود.
هر یک از تجهیزات فرآیند دارای عملکردهایی مانند تنظیم جداگانه، نمایش، عملیات، زنگ صدا و نور است.
II.عملکرد و ویژگی ها
1. این خط تولید روتور اتوماتیک شامل پرس شفت آرمیچر، پرس کموتاتور روتور آرمیچر، درج خودکار کاغذ عایق روتور، سیم پیچ روتور آرمیچر دوشاخه، جوشکار نقطه ای کموتاتور روتور کاملا اتوماتیک، درج گوه اسلات روتور آرمیچر اتوماتیک، تکمیل چرخش کموتاتور روتور ، دستگاه سوراخ کن کموتاتور روتور و دستگاه تست روتور آرمیچر تمام اتوماتیک.
2. تجهیزات کامل خط تولید روتور می تواند به طور خودکار متصل شود یا به طور مستقل عمل کند.
3. فن آوری پیشرفته و پیچیده تولید میزبان همراه با یک سیستم نوار نقاله قدرتمند برای انواع پیکربندی های مختلف مسطح.
4. دارای مزایای سادگی، انعطاف پذیری، راندمان بالا و قابلیت اطمینان است که می تواند تا حد زیادی باعث صرفه جویی در نیروی انسانی، کاهش شدت کار و بهبود موثر تولید و کیفیت شود.
5. ساختار قاب تمام آلومینیومی با استحکام بالا، ظاهر ساده و ظریف.
6. کنسول عملیات اصلی می تواند نظارت و استعلام نمایشگر متمرکز را در کل سیستم تولید انجام دهد و می تواند وضعیت فرآیند محصول را با دستورالعمل های ورودی دستی بخواند و بنویسد که می تواند روند پردازش محصول را تغییر دهد و عملیات بیشتر است. انسانی شده
7. در مقایسه با خط انتقال پنوماتیک، راندمان انتقال بالاتر است، نویز کوچکتر است و قطعه کار در طول حمل و نقل آسیب نمی بیند.ساختار تسمه انتقال همراه با سیستم شناسایی هوشمند، انعطاف پذیری سخت افزار و نرم افزار را درک می کند و سیم کشی را انعطاف پذیرتر و متنوع تر می کند.
8. کل خط تولید روتور سیستم کنترل شناسایی خودکار را اتخاذ می کند.هر فرآیند می تواند به طور خودکار وضعیت ماشینکاری قطعه کار را بخواند، بنویسد و شناسایی کند، به طوری که بدنه خط بهتر می تواند با الزامات پیچیده و متنوع فرآیند تولید سازگار شود.
9. مشتریان می توانند با توجه به شرایط واقعی مانند نوع محصول، شاخص های فنی و الزامات تولید، مدل های مختلف را در یک خط تولید اتوماتیک بسیار کارآمد و کاربردی پیکربندی کنند.
III. پارامترهای اصلی تجهیزات
ما می توانیم دستگاه را با توجه به نیاز مشتری سفارشی کنیم، در صورت نیاز با ما تماس بگیرید.
آ.پارامترهای دستگاه پرس کموتاتور روتور آرمیچر خودکار
نام محصول | دستگاه پرس کموتاتور آرمیچر موتور |
آرماتور OD: | 20-60 میلی متر |
شفت OD: | 3-15 میلی متر |
طول شفت: | 32-250 میلی متر |
شماره شیار آرمیچر: | 8-24 اسلات |
کموتاتور OD: | 8-40 میلی متر |
مدولاسیون دامنه سرعت: | 0-670 هرتز |
منبع هوا: | 6-6 کیلوگرم بر سانتی متر مربع |
حداکثر قدرت: | 1.0 کیلو وات |
منبع نیرو: | AC220V، 50/60Hz |
وزن: | حدود 400 کیلوگرم |
بعد، ابعاد، اندازه: | 910*880*1300 میلی متر |
بپارامترهای دستگاه سیم پیچ سیم پیچ آرمیچر سیم پیچ دوبل بروشور
نام محصول | دستگاه سیم پیچ روتور آرمیچر |
قطر سیم: | 0.25 ~ 1 میلی متر |
آرماتور OD: | 20 تا 60 میلی متر |
طول پشته آرمیچر: | 10 تا 60 میلی متر |
نوع شکاف: | شکاف مستقیم (بیش از 36 اسلات) |
شماره اسلات آرمیچر: | شیار زوج و فرد |
محدوده شمارش: | 0~99999 |
قطر کموتاتور: | 18 تا 40 میلی متر |
سرعت فورک پرواز: | 0 ~ 3000 دور در دقیقه |
سرعت نمایه سازی: | 0 ~ 3000 دور در دقیقه |
فرآیند اقدام: | تک عملی، اتوماتیک |
فشار هوا : | 4 ~ 6 کیلوگرم بر سانتی متر مربع، 0.5-0.7 مگاپاسکال |
قدرت ماشین: | 4 کیلو وات |
درجه حرارت: | -10 ~ 40 درجه سانتیگراد |
رطوبت: | 40 تا 90 درصد |
منبع تغذیه: | 3 فاز 380 ولت ± 10% 50/60 هرتز |
وزن مجموع: | حدود 1180 کیلوگرم |
بعد، ابعاد، اندازه: | 2000 (طول) × 1300 (عرض) × 1800 (ارتفاع) mm3 |
بهره وری تولید: | 800-900 مجموعه/کلاس (محاسبه بر اساس 12 اسلات 24 قلاب، 20 دور) |
جپارامترهای دستگاه جوش نقطه ای کموتاتور آرمیچر موتور کاملاً خودکار
نام محصول | دستگاه کموتاتور آرمچر |
روش بارگیری: (یکی از سه روش زیر را انتخاب کنید) |
1. بارگیری/تخلیه دستی |
روش نمایه سازی: | نمایه سازی سروو |
نوع کموتاتور: | قلاب یا رایزر |
قطر سیم: | 0.2mm-1.0mm |
قطر آرمیچر: | 20-60 میلی متر |
طول پشته آرمیچر: | 10-60 میلی متر |
طول شفت: | 50mm-250mm |
قطر کموتاتور: | 10-40 میلی متر |
قطر شفت: | 3-17 میلی متر |
شماره قلاب/رایزر کموتاتور: | ≥3 |
روش صفر یابی: | آرمیچر، درایو سیلندر را به صورت دستی یک بلوک برای موقعیت یابی قرار دهید |
روش کنترل فشار: | فنر + سیلندر + تشخیص فشار |
روش خنک سازی سر جوش: | خنک کننده آب |
تنظیم پارامتر: | تنظیم روی صفحه نمایش لمسی و منبع تغذیه، پارامتر نیز می تواند تنظیم شود |
روش کنترل منبع تغذیه: | بازخورد حلقه بسته، دقت بالا، وارونگی |
فشار هوای فشرده: | 4kg/cm2-6kg/cm2 |
قدرت منبع جوش: | سه فاز AC380V±10% 50HZ 40KW |
قدرت کولر آبی: | سه فاز AC380V±10% 50HZ |
وزن دستگاه: | 800 کیلوگرم (برای مرجع) |
بعد، ابعاد، اندازه: | 785 (L) x 910 (W) x 2100 (H)mm 3 (برای مرجع) |
IV.نمایش تصویر تجهیزات اصلی
1. دستگاه سیم پیچ روتور آرمیچر دو بروشور
2. کموتاتور آرمیچر نقطه جوش ماشین انباشته داغ
3. دستگاه چرخش کموتاتور روتور آرمیچر
