اتوماتیک ماشین پیچ خوردگی با فشار هوا 0.5 - 0.7 Mpa

اتوماتیک ماشین پیچ خوردگی با فشار هوا 0.5 - 0.7 Mpa

    • Armature Rotor Automatic Winding Machine With Air Pressure 0.5 - 0.7 Mpa
    • Armature Rotor Automatic Winding Machine With Air Pressure 0.5 - 0.7 Mpa
    • Armature Rotor Automatic Winding Machine With Air Pressure 0.5 - 0.7 Mpa
  • Armature Rotor Automatic Winding Machine With Air Pressure 0.5 - 0.7 Mpa

    جزئیات محصول:

    محل منبع: چين
    نام تجاری: NIDE
    گواهی: None
    شماره مدل: ND-LAW-5B2-F

    پرداخت:

    مقدار حداقل تعداد سفارش: 1 کامپیوتر
    قیمت: Negotiable
    جزئیات بسته بندی: مورد چوبی مناسب برای حمل و نقل دریایی
    زمان تحویل: 60 روز
    شرایط پرداخت: اعتبارات اسنادی T/T
    قابلیت ارائه: 800 مجموعه / سال
    اکنون تماس بگیرید
    توضیحات محصول جزئیات
    وضعیت: جدید خدمات سفارشی: در دسترس
    طول پشته آرماتور: 10 ~ 60 میلی متر آرماتور OD: 20 ~ 60 میلی متر
    قدرت ماشین: 4KW وزن کل: حدود 1180 کیلوگرم

    ماشین سیم پیچ اتوماتیک روتور آرماتور / ویندوز شیار مستقیم


    امکانات:
    دستگاه سیم پیچ اتوماتیک آرماتور برای سیم پیچ سیم پیچ آرماتور با سه شیفت تولید بدون توقف مناسب است
    حالت سیم پیچ سیم پیچ سه نوع: تک شکاف - قلاب منفرد ، شکاف منفرد - قلاب دوبل ، سیم پیچ دو لایه؛ بادگیر آرماتور می توانست دو بار سیم پیچ را در یک شکاف ، چهار بار سیم پیچ در دو شکاف مجاور انجام دهد. براساس پارامتر شماره آرماتور ، می توان پارامتر 100 مجموعه را در HMI ذخیره کرد ، در طول سیم پیچ ، این پارامتر می تواند به صورت پویا نمایش داده شود ، از جمله خروجی تغییر ، تغییر خروجی ، زمان چرخه و غیره.
    در صورت وقوع غیر طبیعی در حین تولید ، HMI به طور خودکار زنگ می زند.
    عملکرد واحد ، خودکار و پله پیمایی قابل تغییر است.
    فیکسچر ثابت نوسان ، قالب محافظت از بالا و پایین ، از قلاب محافظت می کند
    درمان خودکار شکستن سیم ، می تواند تنظیم شود به عنوان ضربه محکم و ناگهانی ، دو ترتیب وجود دارد: سیم پیچ در مرحله اول و سپس شکستن ، اول شکستن و سپس باد.
    روش تغذیه: تغذیه سیلندر و تغذیه دستی

    مشخصات فنی کلی:
    سطح 1. خودکار: بارگیری / تخلیه دستی ، سیم پیچ خودکار.
    2. زمان چرخه: با توجه به نمونه
    فشار 3.Air: 0.5-0.7MPa ، ولتاژ: 3 فاز 380V AC ± 10٪ ، 50 / 60HZ
    4- دما: -10 ~ 40~C ، رطوبت: 90 40 40
    5. دستگاه مجهز به برج برج سه رنگ است تا وضعیت دستگاه را نشان دهد.
    6. تجهیزات تصویب سریع ابزار تغییر طراحی ، که می تواند سریع تغییر بیش از تحقق یابد.
    7. محافظت از رمز عبور سطح متفاوت.
    8- تأمین هوا کلیه تجهیزات برای اطمینان از کیفیت منبع هوا باید با دستگاه پردازش منبع هوا در ارتباط باشد. دارای عملکرد زنگ فشار کم است.
    9-عملیات ضد زنگ روی سطح قطعات تجهیزات (سیاه کردن ، آبکاری ، نقاشی).
    10. قاب تجهیزات اصلی قاب جوشکاری را اتخاذ می کند ، قسمت فوقانی مشخصات آلومینیوم و شکل شیشه ای اکریلیک را تصویب می کند ، و رنگ بدنه میزبان خاکستری تهویه مطبوع (RAL7035) است.
    11. هر ایستگاه بهره برداری مجهز به روشنایی LED است.
    12. تجهیزات دارای علائم ایمنی ، قطعات ایمنی زرد ، دکمه توقف اضطراری ، علائم هشدار دهنده عملیات هستند.
    13. تجهیزات توسط PLC کنترل می شوند و صفحه لمسی برای اشکال زدایی مناسب است.
    14.Secification: جابجایی نوع قلاب ، سیم پیچ دو پرواز ، نوع وظیفه سنگین با سرعت بالا


    مشخصات اصلی:

    نام محصول دستگاه سیم پیچ روتور آرماتور
    قطر سیم: 5 0.25 ~ ¢ 1 میلی متر
    آرماتور OD: ¢ 20 60 میلی متر
    طول پشته آرماتور: 10 ~ 60 میلی متر
    نوع شکاف: شکاف مستقیم (بیش از 36 اسلات)
    شماره اسلات آرماتور: عجیب و غریب ، حتی شکاف
    دامنه شمارش: ~ 99999
    قطر رفت و آمد: 40 mm 18 18 میلی متر
    سرعت پرواز چنگال: 0 3000 دور در دقیقه
    نمایه سازی سرعت: 0 3000 دور در دقیقه
    روند اقدام: تک عمل ، خودکار
    فشار هوا : 4 ~ 6 کیلوگرم بر سانتی متر مربع
    قدرت دستگاه: 4KW
    منبع تغذیه: 3phase 380V٪ 10٪ 50/60 هرتز
    وزن کل: حدود 1180 کیلوگرم

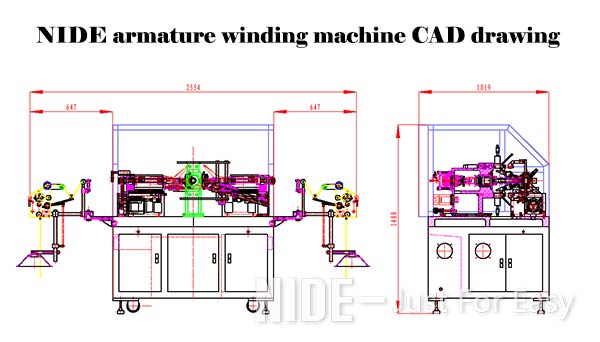

    بعد، ابعاد، اندازه: 2000 (طول) 1300 width (عرض) 1800 height (ارتفاع) mm3
    بهره وری تولید: 800-900 مجموعه / کلاس (بر اساس 12slot 24hooks ، 20turns محاسبه شده)



    پیکربندی اصلی:
    1) PLC: MITSUBISHI FX-3U (نوع پر سرعت)
    2) ماژول رابط: MITSUBISHI (نوع پر سرعت)
    3) ماژول تبدیل: MITSUBISHI
    4) نمایه سازی محور سروو موتور 750WX1: MITSUBISHI
    5) سیم پیچ موتور محور 1500WX2: MITSUBISHI
    6) رله: OMRON
    7) صفحه لمسی: MITSUBISHI (7 ")
    8) سوئیچ هوا: MITSUBISHI
    9) منبع تغذیه ترکیبی LDDY حلقه دو برابر: ساخته شده در خانه
    10) سوئیچ: SCHNEIDER
    11) Tensioner 10YN: MITSUBISHI (پودر مغناطیسی به صورت الکترونیکی کنترل شده)
    12) یاطاقان توپ: UBC (مارک آمریکا)
    13) راهنمای خطی انتقال: ABBA (نام تجاری تایوان) یا سلام-برد
    14) بروشور سیم پیچ: ریخته گری آلیاژ جدید ، تنظیم تعادل پویا دو شافت
    15) سیم پیچ سیم پیچ: ساختار نوسان را از بین می برد و می توان به سرعت از هم جدا و مونتاژ شد
    16) نمایه کردن دوک نخ ریسی: ساخته شده در خانه

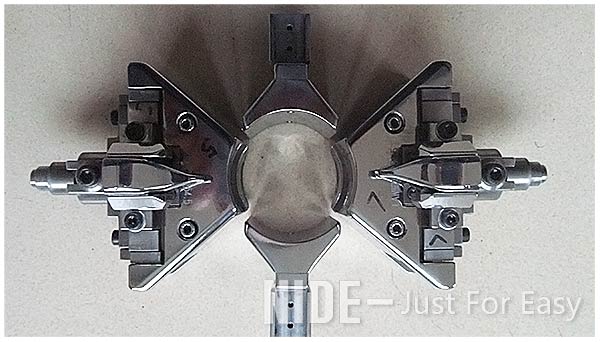

    17) ابزار سیم پیچ: تغییر سریع ، HRC60 خاموش
    18) ساختار بدنه دستگاه پیشرفته
    صفحه کار: چدن گره ای به ضخامت 80 میلی متر ، پیری طبیعی بیش از 2 سال
    پایه انتقال سیم پیچ: چدن گره ای ، پیری 1-1.5 سال
    نمایه سازی پایگاه انتقال: آهن انعطاف پذیر ، 1 تا 5 سال پیری
    19) بافر: AIRTAC
    20) سیلندر: SMC
    21) عناصر تصفیه هوا: SMC
    22) دریچه مغناطیسی: SMC
